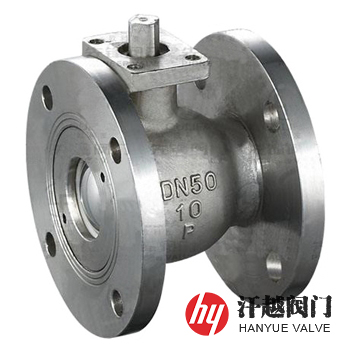

一體式放料球閥產品概述

一體式放料球閥是在一片式浮動球閥結構的基礎上，結合反應釜使用性能和工況條件設計而成的球式放料閥，其特點在于閥體入口設計成比出口大二到三個規格的變徑結構，其中出口端一般為閥門的公稱尺寸，而入口端則為與反應釜底放料孔相匹配的異徑法蘭，這樣就可以很方便的將它連接在釜底，作為反應釜的放料口，此外，該閥閥座與端面法蘭距離近，使球體緊貼在釜底，物料滯留少。本產品具有結構簡單、密封性能好，流體阻力低，啟閉力矩小等特點，不僅適用于精細化工、制藥、食品等行業的反應釜上，也可用在細軟顆粒介質輸送。

一體式放料球閥的關閉件為一帶孔球體繞通道的垂線進行90度旋轉，以達到開啟或關閉的目的，其閥桿可根據需要設計成由右45度向左45度轉動為關閉，由左45度向右45度轉動為開啟，這種啟閉終點角度更適合于樓上加料，樓下放料使用的反應釜安裝方式，手柄高度保持在同一水平面上，很方便。該閥還可以水平懸掛式安裝氣缸或液壓缸，位置基本接近釜底，不僅對反應釜下的操作空間占用少，也避免了因閥桿與活塞桿在一直線而因泄漏引起的干擾影響。本產品既承接了球閥的優點，又很好的解決了與反應釜的合理配套的連接方式問題。

一體式放料球閥部件材料

一體式放料球閥性能規范

一體式放料球閥主要尺寸

一體式放料球閥結構圖

如果你需訂購我廠放料閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和內件材料、使用溫度、驅動方式、法蘭執行標準及封面形式等。本產品有軟密封和金屬硬密封兩種可供選擇，以適應不同的應用場景。
