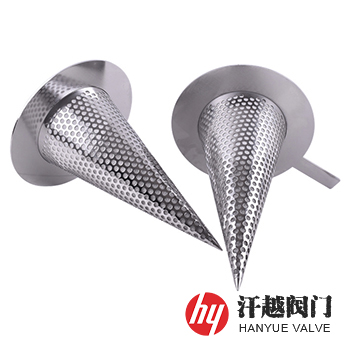

尖頂式錐形過濾器產品概述
尖頂式錐形過濾器是一種由對夾連接法蘭密封環、圓孔篩板及金屬絲編織方孔篩網等零部件組成，適用于管線試運行階段，設置在管道上阻擋不同粒徑固體雜質的臨時過濾器。其骨架一般采用不銹鋼冷軋鋼板沖制成具有分布均勻孔徑的孔板，然后卷制成錐形結構，再在它的上端口焊裝上法蘭密封環，當工藝過程對允許通過的固體粒度有更高要求時，通常在其上再包縛一層具有相應過濾精度的不銹鋼絲網，而絲網目數的選擇應考慮能滿足工藝過程的需要或?qū)Ρ谩嚎s機等流體輸送機械能起到保護作用的目的，當流體通過濾網后，其中的固體雜質被攔截，而清潔的濾液則能穿過網孔，進入下一道工序。本產品的有效過濾面積與連接管道的流通面積的倍數宜為1.5倍~2倍。
尖頂式錐形過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 篩 板 | 304 | 304L | 316 | 316L | 2205 | 2507 |
| 2 | 篩 網 | 304 | 304L | 316 | 316L | 2205 | 2507 |
| 3 | 密 封 環 | 304 | 304L | 316 | 316L | 2205 | 2507 |
尖頂式錐形過濾器技術參數
| 公稱壓力 | PN10 ~ PN100、Class150 ~ Class600 |
| 設計制造 | HG/T 21637-2021 化工管道過濾器系列 |
| 法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 |
| 檢驗驗收 | HG/T 21637-2021 化工管道過濾器系列 |
| 過濾精度 | 2目 ~ 600目 |
尖頂式錐形過濾器主要尺寸
| 公稱壓力 PN | 公稱直徑 DN | 結構尺寸/mm | |||||
| D1(FF) | D1(RF) | D2 | L | H | T | ||
| 16 | 15 | 49 | 45 | 12 | 13 | 90 | 4 |
| 20 | 59 | 58 | 16 | 21 | 95 | 4 | |
| 25 | 69 | 68 | 22 | 29 | 100 | 4 | |
| 32 | 80 | 78 | 30 | 36 | 110 | 4 | |
| 40 | 90 | 88 | 36 | 45 | 115 | 4 | |
| 50 | 105 | 102 | 47 | 59 | 125 | 4 | |
| 65 | 125 | 122 | 61 | 80 | 135 | 4 | |
| 80 | 140 | 138 | 72 | 95 | 140 | 4 | |
| 100 | 160 | 158 | 96 | 118 | 150 | 4 | |
| 125 | 190 | 188 | 122 | 147 | 165 | 4 | |
| 150 | 216 | 212 | 149 | 178 | 185 | 4 | |
| 200 | 271 | 268 | 198 | 248 | 210 | 4 | |
| 250 | 327 | 320 | 247 | 310 | 245 | 4 | |
| 300 | 382 | 378 | 296 | 371 | 270 | 4 | |
| 350 | 442 | 428 | 325 | 431 | 310 | 6 | |
| 400 | 493 | 490 | 380 | 488 | 340 | 6 | |
| 450 | 553 | 550 | 431 | 548 | 370 | 6 | |
| 500 | 615 | 610 | 478 | 606 | 405 | 6 | |
| 600 | 735 | 725 | 580 | 722 | 470 | 6 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

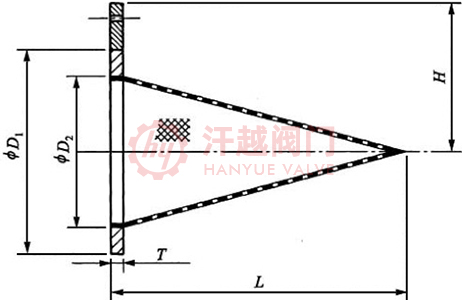

尖頂式錐形過濾器結構圖
