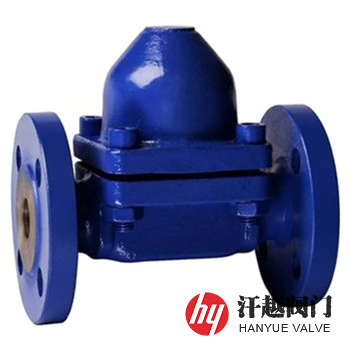

CS47H可調雙金屬片式蒸汽疏水閥產品概述

CS47H可調雙金屬片式蒸汽疏水閥由殼體和動作執行機構兩大部分組成，其動作執行機構包括雙金屬片組件、閥瓣和閥座等零件，閥內置有不銹鋼過濾網，可以防止雜質進入堵塞密封裝置，閥門設有調整螺母，可根據需要調整雙金屬片組件的間隙，調節使用溫度。該閥利用熱雙金屬元件的熱敏特性，依靠介質的溫度變化，使雙金屬元件產生彎曲變形，從而產生熱推力，該推力與介質對閥瓣的作用力方向相反，利用其差值的大小控制密封元件的開啟和關閉，實現自動排水阻汽的目的。CS47H可調雙金屬片式蒸汽疏水閥出廠前疏水溫度已調節在95℃左右，如需改變疏水溫度或排量時，可打開防護帽，松開鎖緊螺母，調節閥頂?shù)男D(zhuǎn)螺釘，逆時針旋轉閥瓣前進，疏水量減少，排水溫度降低；順時針旋轉，閥瓣后退，疏水量增大，排水溫度上升，調整后將鎖緊螺母擰緊即可。本產品端部連接形式為法蘭，具有結構簡單，易于安裝和維修等特點。

CS47H可調雙金屬片式蒸汽疏水閥部件材料

CS47H可調雙金屬片式蒸汽疏水閥性能參數

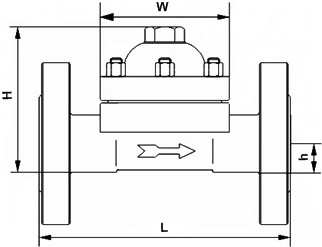

CS47H可調雙金屬片式蒸汽疏水閥外型尺寸

CS47H可調雙金屬片式蒸汽疏水閥結構圖

因雙金屬片式蒸汽疏水閥屬于熱靜力型蒸汽疏水閥，我公司執行GB/T 12251相關規定，出廠前都經過試驗介質為蒸汽，熱凝結水(熱態)的動作試驗和排水溫度試驗。
