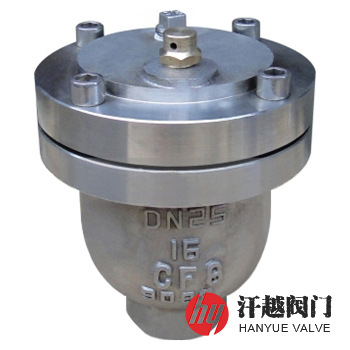

微量排氣閥產品概述
WP1X微量排氣閥是一種采用螺紋連接，由閥體、閥蓋、浮球、升降罩和小排氣孔密封組件等組成，具有小排氣孔，尺寸為1.6mm~25mm的進排氣閥，其利用杠桿與浮球相結合，外型橢圓形，內部所有零件全部采用不銹鋼及青銅合金，經久耐用，使用壽命長。本產品結構小巧，安裝方便，性能卓越，除了可直接安裝在管道系統中應用外，還可與復合式排氣閥配套使用，起到大量排氣和微量排氣的效果。
WP1X微量排氣閥在一般情況下用于輸水管道中，排除水中約含2%的溶解空氣，因在輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋，使管內運轉不正常，輸水變得困難，系統的輸水能力可因此下降約5~15%，該閥的主要功能就是排除這2%的溶解空氣，以達到工況設計的要求。本產品適合裝置于高層建筑、廠區內配管、小型泵站用以保護或改善系統的輸水效率及節約能源。
微量排氣閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
4 | 升 降 罩 | 304 | 304 | 304 | 316 | 316L |
5 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 螺 栓 | 304 | 304 | 304 | 316 | 316 |
7 | 螺 母 | 304 | 304 | 304 | 316 | 316 |
微量排氣閥性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
檢驗試驗 | JB/T 12386-2015 給水管道進排氣閥 | ||||
介質水溫 | 0℃ ~ 65℃ | ||||
微量排氣閥外形尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸(mm) | ||||
G | D | L | L1 | H | ||
10 ~ 25 | 15 | ?" | 1.6 | 130 | 86 | 155 |
20 | ?" | 1.6 | 130 | 86 | 155 | |
25 | 1" | 1.6 | 130 | 86 | 155 | |
32 | 1 ?" | 1.6 | 130 | 86 | 155 | |
微量排氣閥結構圖
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體及內件材料、螺紋標準及是內螺紋還是外螺紋等，本產品連接端默認為內螺紋，1.0MPa公稱壓力，如有特殊要求，咨詢時請詳細說明。
