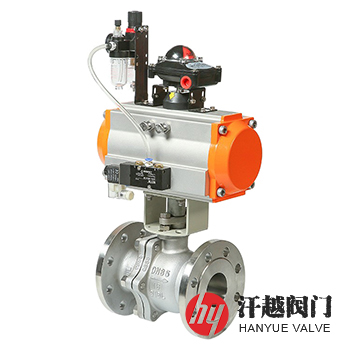

氣動不銹鋼球閥產品概述
氣動不銹鋼球閥由閥體、閥座、球體、閥桿等零部件和雙、單作用氣動執行器及附件組成，通過有壓氣體推動氣缸兩活塞左右移動來驅動閥桿帶動球體作正反旋轉運動，以實現對管道內輸送介質的流通和切斷。該閥選用雙作用氣動執行器作為驅動裝置時，其工作過程為當氣源由左輸氣口進入氣缸時，推動左右活塞向相反方向運動，輸出軸逆時針方向轉動，閥門被打開，兩活塞側面的空氣由右輸氣口排出，而當氣源由右輸氣口進入氣缸時，推動左右活塞向中心移動，輸出軸順時針方向轉動，閥門被關閉，兩活塞中間的空氣由左輸氣口排出。本產品主體采用不銹鋼鑄件或鍛件，因此特適用于腐蝕性流體等管路系統的快速切斷、改變介質流向和遠距離自動控制等。
氣動不銹鋼球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | CF8 | CF3 | CF8M | CF3M | 316Ti | 904L |
| 2 | 左 閥 體 | CF8 | CF3 | CF8M | CF3M | 316Ti | 904L |
| 3 | 球 體 | 304 | 304L | 316 | 316L | 316Ti | 904L |
| 4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | |||||
| 5 | 閥 桿 | 304 | 304L | 316 | 316L | 316Ti | 904L |
| 6 | 填料壓蓋 | CF8 | CF3 | CF8M | CF3M | 316Ti | 904L |
| 7 | 填 料 | GRAPHITE、PTFE、TEFLON、PCTFE、NYLON | |||||
| 8 | 螺 柱 | 304 | 304 | 316 | 316 | 316 | 316 |
| 9 | 螺 母 | 304 | 304 | 316 | 316 | 316 | 316 |
| 10 | 氣動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
氣動不銹鋼球閥技術參數
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 |
| 高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 |
| 低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||||
| 可配附件 | 行程限位開關、電磁閥、空氣過濾減壓器、保位閥、閥位傳送器、手輪機構等 | |||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | |||||
氣動不銹鋼球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他尺寸，請咨詢汗越閥門技術部！ | |||||||
氣動不銹鋼球閥結構圖
如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明結構型式、公稱通徑、公稱壓力、閥體和內件材料、使用介質及工作溫度等，安裝本產品前，管道內一定要吹掃，防止管道內殘留有焊渣、切削渣等，以免損傷閥座。
